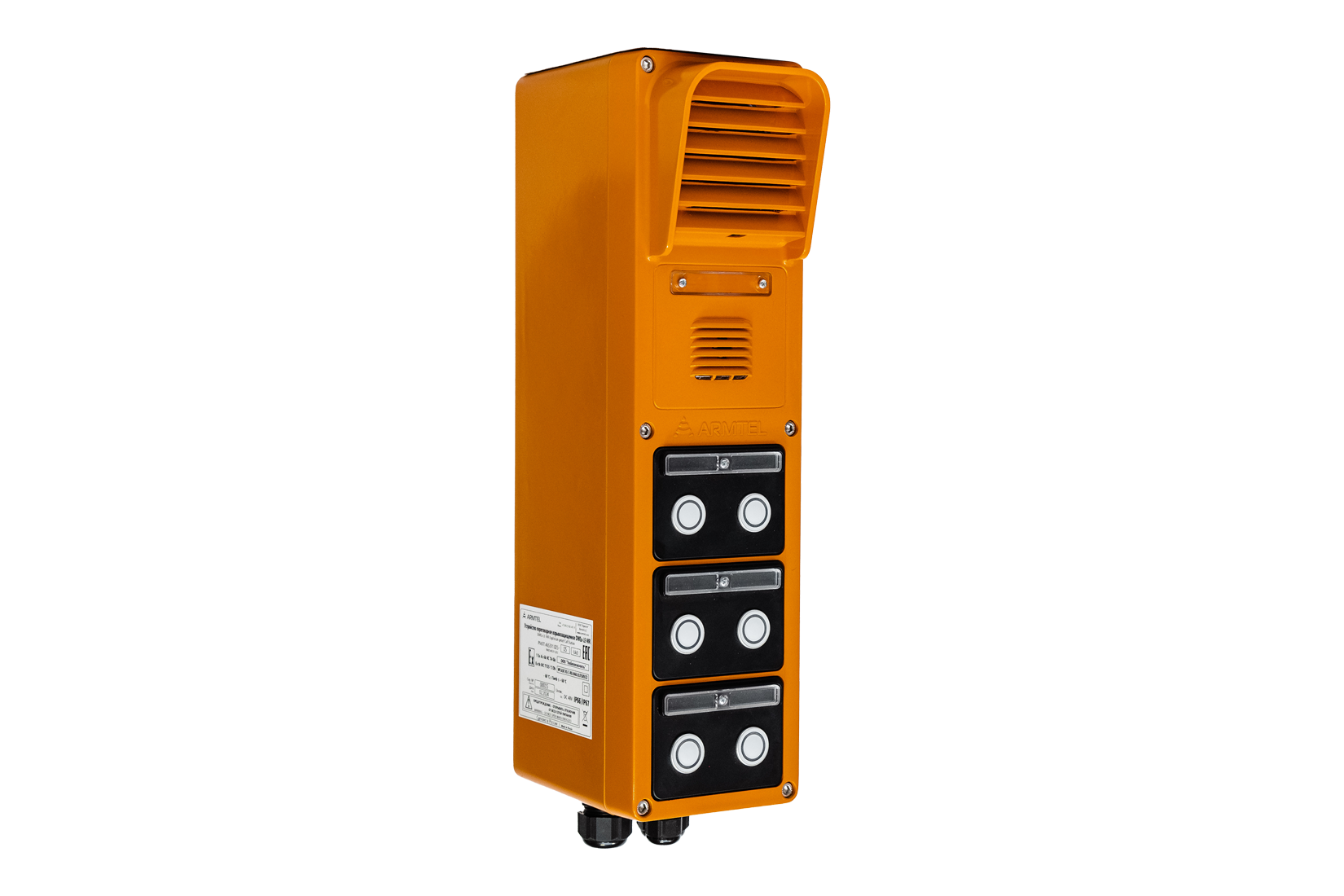

Устройство переговорное взрывозащищенное DWEx-LE-MR

Устройство переговорное взрывозащищенное DWEx-LE-MR является аппаратурой абонента системы громкоговорящей оперативно-технологической связи (ГГС) и громкого, а также экстренного оповещения, предназначено для организации двухсторонней связи в составе систем связи DCN и ARMTELICS с подключением по цифровому Uk₀-интерфейсу, и в иных системах связи с подключением по цифровому Uр₀-интерфейсу.

Параметр
Значение
Диапазон допустимых значений напряжения питания постоянного тока, В
от 36 до 60
Возможность подключения питания в любой полярности
Да
«Фантомное электропитание» (PoU) по линии U интерфейса, в исполнениях изделий без усилителя 25 Вт
Да
Ток покоя без усилителя 25 Вт и с отключенным подогревом, не более, мА, напряжение питания 60/48/36 В
39/46/60
Ток покоя без усилителя 25 Вт и с включенным подогревом, не более, мА, напряжение питания 60/48/36 В
146/175/229
Ток покоя с усилителем 25 Вт и с отключенным подогревом, не более, мА, напряжение питания 60/48/36 В
68/81/218
Ток покоя с усилителем 25 Вт и с включенным подогревом, не более, мА, напряжение питания 60/48/36 В
173/209/368
Максимальный ток потребления без усилителя 25 Вт
и с отключенным подогревом, не более, мА, напряжение питания 60/48/36 В
105/127/166
Максимальный ток потребления без усилителя 25 Вт
и с включенным подогревом, не более, мА, напряжение питания 60/48/36 В
207/254/340
Максимальный ток потребления с усилителем 25 Вт
и с отключенным подогревом, не более, мА, напряжение питания 60/48/36 В
749/941/1025
Максимальный ток потребления с усилителем 25 Вт
и с включенным подогревом, не более, мА, напряжение питания 60/48/36 В
856/1054/1190
Максимальная мощность основного усилителя, Вт
0,43 ± 10 %
Максимальная мощность усилителя 25 Вт, Вт
25 ± 10 %
Номинальное выходное напряжение усилителя, В
100
Полоса пропускания тракта передачи звукового сигнала (по уровню минус 3 дБ), Гц
от 300 до 6800
Протокол передачи
Armtel
Линейный интерфейс Ua/Ub DWEx LE MR
Uk₀-интерфейс/
Up₀-интерфейс
Номинальное напряжение питания постоянного тока, в том числе по линии «фантомного питания» (PoU), В
48
Максимальное коммутируемое постоянное напряжение встроенным реле, В
60
Максимальная коммутируемая мощность встроенным реле, Вт
60
Уровень звукового давления встроенного громкоговорителя при максимальной громкости, не менее, дБ
на расстоянии 0,3 м
на расстоянии 1 м
100
99
Количество программируемых прямых связей/функций
2 / 4 / 6
(в зависимости от исполнения)
Маркировка взрывозащиты по ГОСТ 31610.0-2014
1Ex d e ib IIC T4 Gb X
Ex tb ib IIIC T135°C Db X
Вид климатического исполнения по ГОСТ 15150-69
В1
Степень защиты оболочек по ГОСТ 14254-2015 (IEC 60529:2013)
IP66/IP67
Диапазон допустимых значений температуры окружающего воздуха, ºC
от -60 до +60
Диапазон допустимых значений атмосферного давления, кПа
от 84,0 до 106,7
Относительная влажность воздуха при температуре 25 °С, %
100
Габаритные размеры, мм, не более
520 × 130 × 205
Масса, кг, не более
– РМЛТ.465311.025
– РМЛТ.465311.025-01
– РМЛТ.465311.025-02
– РМЛТ.465311.025-03
– РМЛТ.465311.025-04
– РМЛТ.465311.025-05
8,55
8,70
8,85
9,25
9,40
9,55

DWEx-LE-MR предназначено для использования в потенциально взрывоопасной газовой среде, кроме шахт и их наземных строений, опасных по рудничному газу, в соответствии с маркировкой взрывозащиты. DWEx-LE-MR можно использовать на предприятиях непрерывного цикла  — металлургической, химической, нефтяной и газовой, а также метало- и деревообрабатывающей промышленности, МПС, МЧС, МВД, МО и т. д., где по условиям эксплуатации обычная аппаратура ГГС неприменима. Характеристики изделия позволяют эксплуатировать DWEx-LE-MR на объектах с повышенными уровнями влажности, шума, запыленности и температуры, наличии в воздухе дыма, агрессивных газов и паров химических веществ, соблюдая соответствие специальным условиям применения







Регистрационный номер: 22710
Дата внесения в реестр: 24.05.2024
Класс: Модульные программно-аппаратные комплексы маршрутизации и коммутации

  • установление соединения с другими переговорными оконечными абонентскими устройствами связи с использованием целевых кнопок с индикацией состояния запрограммированных функций;
  • громкоговорящую двустороннюю симплексную связь с другими переговорными оконечными абонентскими устройствами связи (ПУ);
  • исходящую связь с группой абонентов;
  • входящую связь в составе группы абонентов;
  • запуск трансляции сигналов тревоги, оповещения и иных заранее записанных сообщений для других отдельных абонентов и групп абонентов;
  • приём сигналов тревоги, оповещения и иных заранее записанных сообщений от других абонентов, как индивидуально, так и в составе группы;
  • индикацию входящей связи, индикацию недоступности других ПУ;
  • поддержание системы приоритетов вызовов;
  • трансляция на внешний громкоговоритель через усилитель 25 Вт;
  •  управление внешним световым сигнальным устройством (лампы) при помощи встроенного реле.
