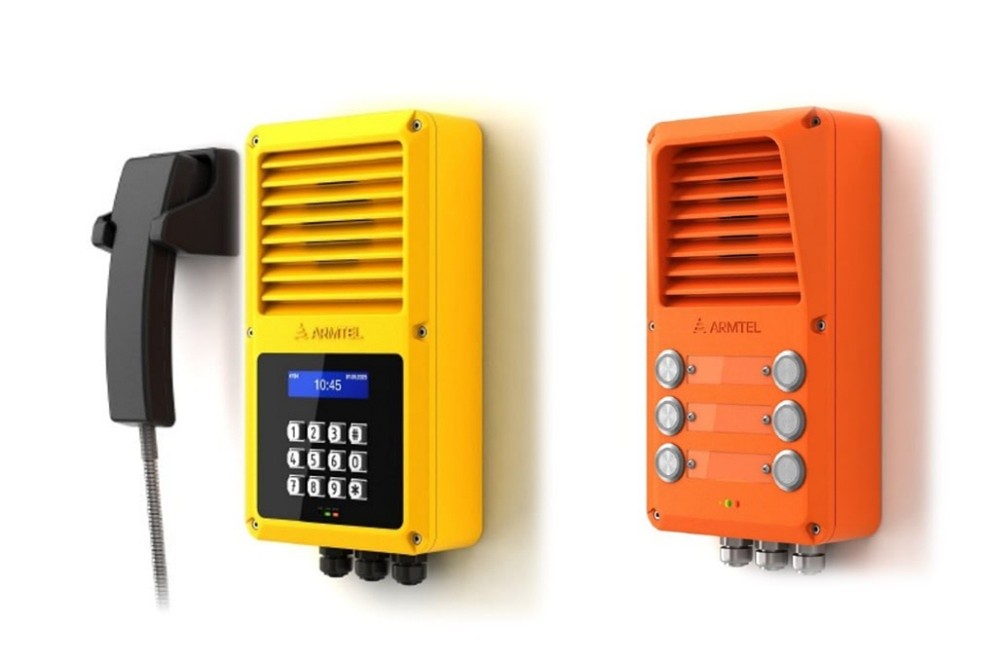

Устройство переговорное CCS-IP3

CCS-IP3 — это компактное переговорное устройство, предназначенное для использования в распределенных и централизованных (на базе выделенного SIP сервера производства ООО «Армтел») системах громкоговорящей оперативно-технологической связи на предприятиях промышленности и транспорта. Производится в вандалозащищенном, всепогодном, офисном исполнении.

Параметр
Значение
Номинальное напряжение питания*, В
48
Диапазон допустимых значений напряжения питания*, В
от 37 до 57
Соответствие классу PoE
IEEE 802.3af Class 0
Защита от переполюсовки
есть
Максимальный потребляемый ток*, не более, А
0,135
Максимальная потребляемая мощность*, не более, Вт
5,6
Полоса пропускания низкочастотного сигнала (по уровню -3 дБ) приемопередающего тракта, Гц
от 300 до 6800
Максимальная коммутируемая мощность встроенного реле при подключении внешних исполнительных устройств (в диапазоне напряжений питания CCS IP3)*, не более, Вт
30
Максимальная электрическая мощность встроенного усилителя, не менее, Вт
1,5
Уровень звукового давления встроенного динамика на максимальной громкости, SPL на расстоянии 1 м (0,5 м), не менее, дБ:
- исполнения с РМЛТ.465311.027-01 по РМЛТ.465311.027-05, с РМЛТ.465311.027-11 по РМЛТ.465311.027-15
- исполнения РМЛТ.465311.027, с РМЛТ.465311.027-06 по РМЛТ.465311.027-08 и РМЛТ.465311.027-010, с РМЛТ.465311.027-16 по РМЛТ.465311.027-18
97 (104)
92 (98)
Суммарная длительность записанных в память устройства звуковых фрагментов, не менее, мин
1500
Интерфейсы связи
IEEE 802.3u (100BaseT), IEEE 802.3i (10BaseT)
Протоколы связи
SIP, Armtel-IP
Формат воспроизводимых файлов
16-битный моно PCM с частотой 16 кГц
Протокол для передачи информации о состоянии устройства
SNMP v2.0
Протокол для конфигурирования устройства
HTTPS
Интерфейс связи Ethernet (два порта Ethernet, один из которых является резервным)
100BaseTX
Число портов Ethernet 100BaseTX
2
Формат звуковых данных (кодек):
- по протоколу SIP
- по протоколу Armtel-IP
G.711A
Armtel-IP
Габаритные размеры, мм:
- исполнения с РМЛТ.465311.027 по РМЛТ.465311.027-08
- исполнения с РМЛТ.465311.027-10 по РМЛТ.465311.027-18
(150 ± 1) × (265 ± 5) × (67,5 ± 1,0)
(150 ± 1) × (240 ± 1) × (67,5 ± 1,0)
Электрические характеристики усилителя CCS
Номинальное напряжение питания, В
48
Диапазон допустимых значений напряжения питания, В
от 36 до 60
Максимальный потребляемый ток, не более, А
0,79
Выходная мощность, не менее, Вт:
- при сопротивлении нагрузки 6 Ом
- при сопротивлении нагрузки 8 Ом
25
20
* Напряжение питания – постоянное. Для исполнений с усилителем CCS питание усилителя осуществляется по отдельной линии.
Примечание – Значения параметров приведены без учета погрешности измерительных приборов.

CCS-IP3 имеет модульную конструкцию и исполнение изделия меняется в зависимости от установленных модулей. CCS-IP3 производится различных исполнений офисное, всепогодное, что позволяет эксплуатировать изделие, в зависимости от конструктивного исполнения, в административных помещениях, на открытом пространстве и (или) на объектах с повышенными уровнями влажности, шума, запыленности и температуры, наличии в воздухе дыма, агрессивных газов и паров химических веществ.

Вандалозащищенное исполнение включает в себя встроенное программное обеспечение и данные конфигурации для прямой связи с другими абонентами системы цифровой связи, обработки приоритетных соединений, управления режимами связи и индикации.





Регистрационный номер: 22586
Дата внесения в реестр: 14.05.2024
Класс: Модульные программно-аппаратные комплексы маршрутизации и коммутации

  • поддержка протоколов связи Armtel-IP, SIP, протокола для передачи информации о состоянии устройства SNMP v2.0 и протокола для конфигурирования устройства HTTPS;
  • индивидуальная симплексная связь по протоколам Armtel-IP, SIP;
  • индикация занятости, входящего и исходящего вызовов, уведомление о неотвеченном вызове на целевых кнопках по протоколам Armtel-IP, SIP;
  • организация одностороннего управления разговором в симплексном режиме по протоколу Armtel-IP;
  • ручное управление дуплексной связью по протоколу SIP;
  • поддержка номеронабирателя по протоколам Armtel-IP, SIP;
  • дуплексный индивидуальный вызов (с возможностью вызова с помощью номеронабирателя) по протоколу SIP;
  • симплексный вызов на ACM-IP2 с активацией линий управления по протоколу Armtel-IP;
  • управление (коммутация) внешними исполнительными устройствами с использованием встроенного реле (сигнальное устройство типа лампы);
  • возможность организации группового симплексного вызова по протоколам Armtel-IP и SIP;
  • восстановление низкоприоритетных вызовов;
  • воспроизведение фрагментов по протоколам Armtel-IP, SIP;
  • осуществление вызова с учетом приоритетов (до 255 уровней приоритета);
  • работа функции «Отбой» по протоколам Armtel-IP, SIP;
  • регулировка уровня громкости встроенного динамика с помощью целевых кнопок;
  • запись речевых фрагментов в локальную память, запись речевых сообщений с помощью запрограммированной клавиши с локальной функцией записи фрагмента в воспроизведение речевых сообщений на оконечных устройствах;
  • свободное программирование целевых кнопок (до 6 шт.);
  • свободная адресация абонентов для исполнения изделий с номеронабирателем;
  • автоматическое проигрывание сообщения на стороне вызываемого абонента при нажатии кнопки прямого вызова исходящего абонента – функция «Попугай»;
  • регистрация переговоров, дублирование входящего/исходящего трафика на IP-адрес, указанный в параметрах;
  • поддержка работы с дополнительными внешним или внутренним усилителями 25 Вт производства ООО «Армтел»;
  • возможность сохранения локальных настроек громкости;
  • функция активации линий с голосовым вызовом по протоколу SIP (без голосового вызова по протоколу Armtel-IP);
  • сценарий групповой симплексной связи «Циркуляр» по протоколу SIP: частный случай конференции для симплексных устройств со следующими особенностями — все участники циркуляра, слышат только организатора циркуляра, организатор может давать и отнимать право ответа у участника циркуляра, при ответе участника его ответ слышен только организатору, каждый абонент может самостоятельно покидать циркуляр;
  • сценарий групповой симплексной связи «Селектор» по протоколу SIP: частый случай конференции для симплексных устройств со следующими особенностями — все участники селектора всегда слышат только одного из участников, организатор селектора может давать и отнимать право ответа у участника, при ответе участника селектора его ответ слышен всем участникам селектора;
  • – горячее резервирование PoE: резервирование обеспечивается путем гарантированного потребления не менее 5 мА по каждому каналу питания PoE.
